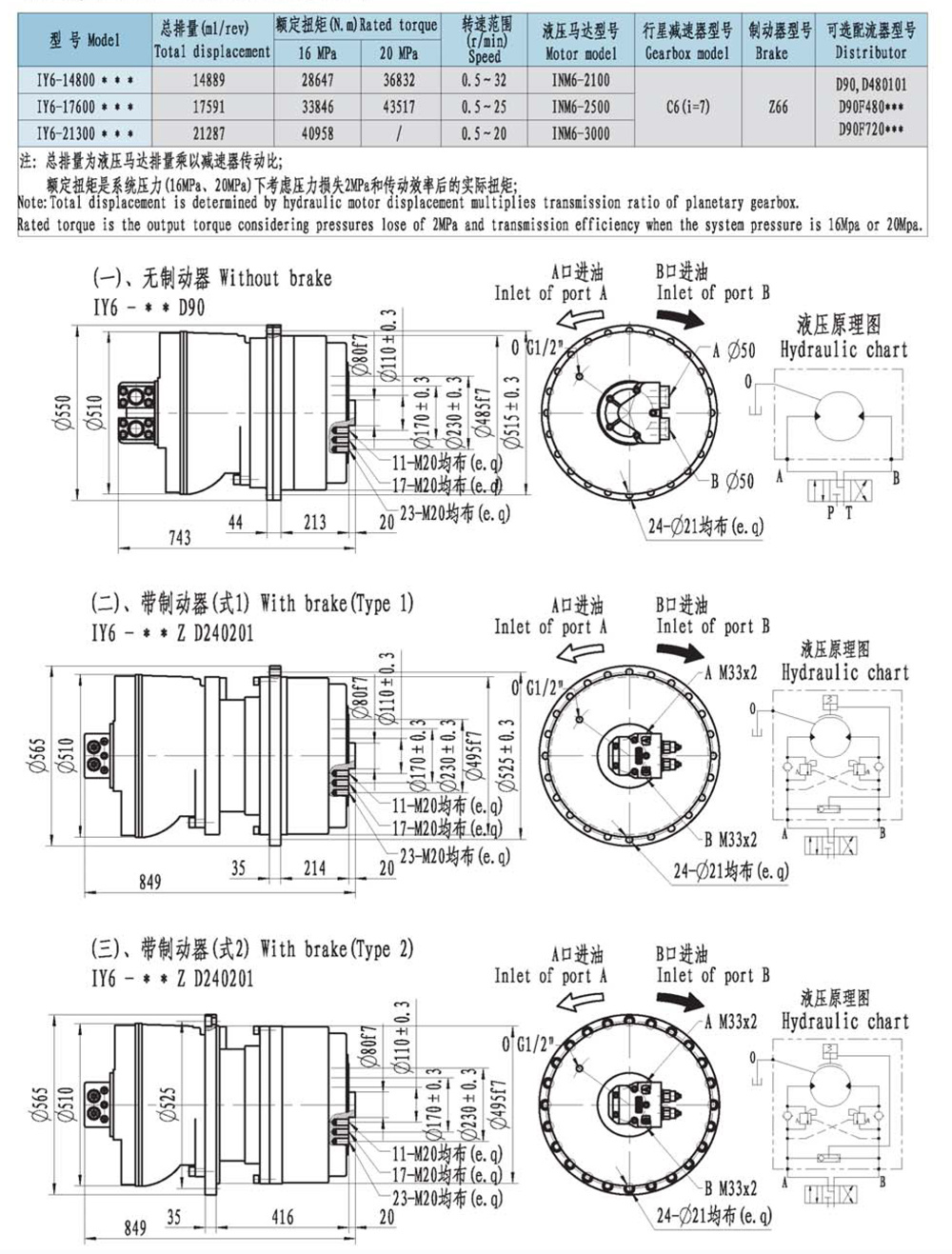

1、概述
IY系列液壓傳動裝置由液壓馬達、行星減速器、片式制動器及各種功能配流器組成。它具有徑向尺寸小、重器組成。它具有徑向尺寸小、重量輕、扭矩大,輸出軸可承受較大的徑向與軸向外力,起動效率高(0.87~0.9),優越的低速穩定性,傳動效率高,低噪音,經濟性好等特點。因而廣泛適用于建筑工程、鐵路、公路、船舶、石油、煤礦、治金等各種機械中。根據不同需要,用戶可選配制動器及集成各種功能閥件的配流器。
2、型號說明
3、型號舉例
IY2.5-800CD31表示該液壓傳動裝置采用單級行星減速器傳動,齒輪箱模數為2.5,總排量為800mL/rev,輸出軸采用螺紋法蘭聯接,液壓馬達配流器型號為為D31。
4、參數說明
(1)總排量為液壓馬達排量乘以減速器傳動比
(2)額定扭矩是在系統壓力為16MPa或20MPa時,考慮了壓力損失2MPa和相應傳動效率后的實際輸出扭扭矩;
(3)傳動效率包括液壓馬達的機械效率和行星減速器機械效率
5、選型說明
(1)IY液壓傳動裝置允許在高青壓下工作。在連續工作時,許用背壓1OMPa;
(2)殼體允許最高壓力為0.1MPa,當系統回油背壓高于0.IMPa時,訂貨時應注明回油背壓;
(3)液壓油:建議使用高質量抗磨、防泡沫、抗氧化的礦基液壓油,理想工作油溫為30°C~50°C,允許溫度為-20°C~80°C,當油溫高于60°C和低于10°C時,必須用用低凝液壓油。液壓油粘度為40~60厘沲,允許為5-3000厘沲;當選用水基乳化液作為介質時,用戶應及時與本公司聯系,以保證提供適用的產品
(4)液壓油過濾精度推薦為25um,或更高過濾精度;
(5)液壓傳動裝置均可雙向旋轉,具體轉向見附圖。如用戶要求與圖示轉向相反,請在訂貨時注明
(6)泄油管定位:IY傳動裝置允許任何方向安裝。為保證馬達內各運動副的潤滑,要求在工作之前將馬達殼體內充滿液壓油,泄油油口位置的選擇必須保證運轉中殼體充滿液壓油。當馬達輸出軸朝下時,泄油口應裝一只0.5bar單向閥
(7)配流器的選擇:各型液壓傳動裝置可以根據不同工況要求選用各種規格的配流器,選擇配流器的原則應按使用壓力、轉速、流量、聯接方式和所集成閥組要求來考慮;配流器安裝:配流器進出油口方向允許按外形安裝聯接位置以72°為間隔旋轉,但當松開螺釘旋轉時,要當心不能損壞平面“0”型圈的密封功能。
(8)各型產品用戶有超功率使用要求時,可與本公司聯系,在對液壓馬達和行星減速器運動部件的材質和表面進行特殊處理后,產品的性能和傳動功率可以有較大的提高,但制造成本和價格也會相應提高
(9)相應的傳動裝置加上輸出齒輪可制成回轉裝置,如需選購回轉裝置,請直接與本公司聯系。
-
-
